Versión 2.0.0.39. Ensamblado 2.0.6386.28990.
- Restricciones en Intercambiadores de Calor de Espacio Anular: Sólo se permiten geometrías horizontales. Sólo se permiten cálculos de calor sensible. El programa mostrará un error cuando se intente calcular cualquier escenario con condensación (tanto en tubos como en camisa) o cuando se intente calcular una geometría vertical para esta familia de intercambiadores de calor.
-
Cambios importantes en el algorítmo de cálculo de 'Área Superficie Requerida':

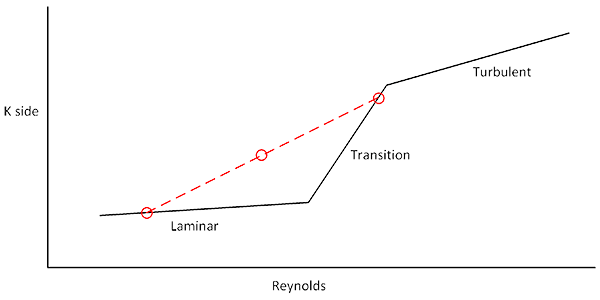

En versiones anteriores los coeficientes de transferencia de cada lado (K Side) se calculaban a la entrada y a la salida del intercambiador de calor. Después se tomaba el coeficiente global (con ensuciamiento) como la media de los valores a la entrada y salida. La figura siguiente muestra este principio.

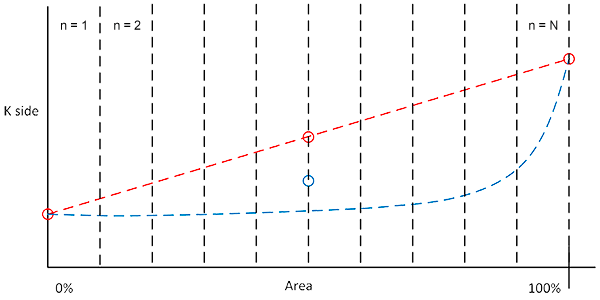

En cálculos de calor sensible, en situaciones particulares en las que el comportamiento del caudal entra o pasa a través de la zona de transición, este método no estaba ofreciendo resultados precisos. La segunda figura ilustra este caso. La línea roja, perteneciente al algoritmo antiguo, expone el problem. La línea azul representa lo que ocurre en realidad para estos casos: se necesita mucha más área para trabajar en la zona de flujo laminar y el tramo de la zona de transición mucha menos área. El resultado neto era que el coeficiente de transferencia térmica calculado en versiones anteriores de la aplicación era demasiado optimista (sólo en estos escenarios en particular). El punto azul en el centro representa el coeficiente de transferencia medio real, mientras que el rojo sobre él, demasiado alto, era el valor calculado con el método anterior.
Para ser capaces de calcular estos escenarios de un modo más preciso hemos planteado el algoritmo con una aproximación 'divide y vencerás': el problema global inicial se divide iterativamente en 2 subproblemas hasta que la mejora obtenida por subdividir el problema es despreciable: una vez se alcanza ese punto, el algoritmo ha convergido y no se obtiene mejora alguna (no se puede obtener una solución más precisa) aunque siguieramos subdividiendo el problema en otros más pequeños. Este método iterativo ofrece resultados que son mucho más precisos y limitan el riesgo de sub-diseñar intercambiadores de calor que tienen caudal en zona de transición.
A pesar de esta mejora en los cálculos, todos debemos entender que la zona de flujo de transición es muy irregular y no está bien definida. Los fenómenos turbulentos aparecen pero el caudal completamente turbulento no se desarrolla hasta que se alcanza Reynolds 10000. Cualquier calculo de transferencia térmica en esta zona tiene un alto grado de incertidumbre. En lo posible, siempre debemos diseñar evitando la zona de transición. Si no es posible evitarla, en esos casos el algoritmo mejorado limita el riesgo de un diseño deficiente. En los casos en los que el intercambiador de calor resultante trabaje en la zona de transición, el programa aún seguirá mostrando un mensaje de advertencia.
- Otras mejoras y soluciones de pequeños fallos.
Creada: 2019-12-23
Último cambio: 2020-10-27
